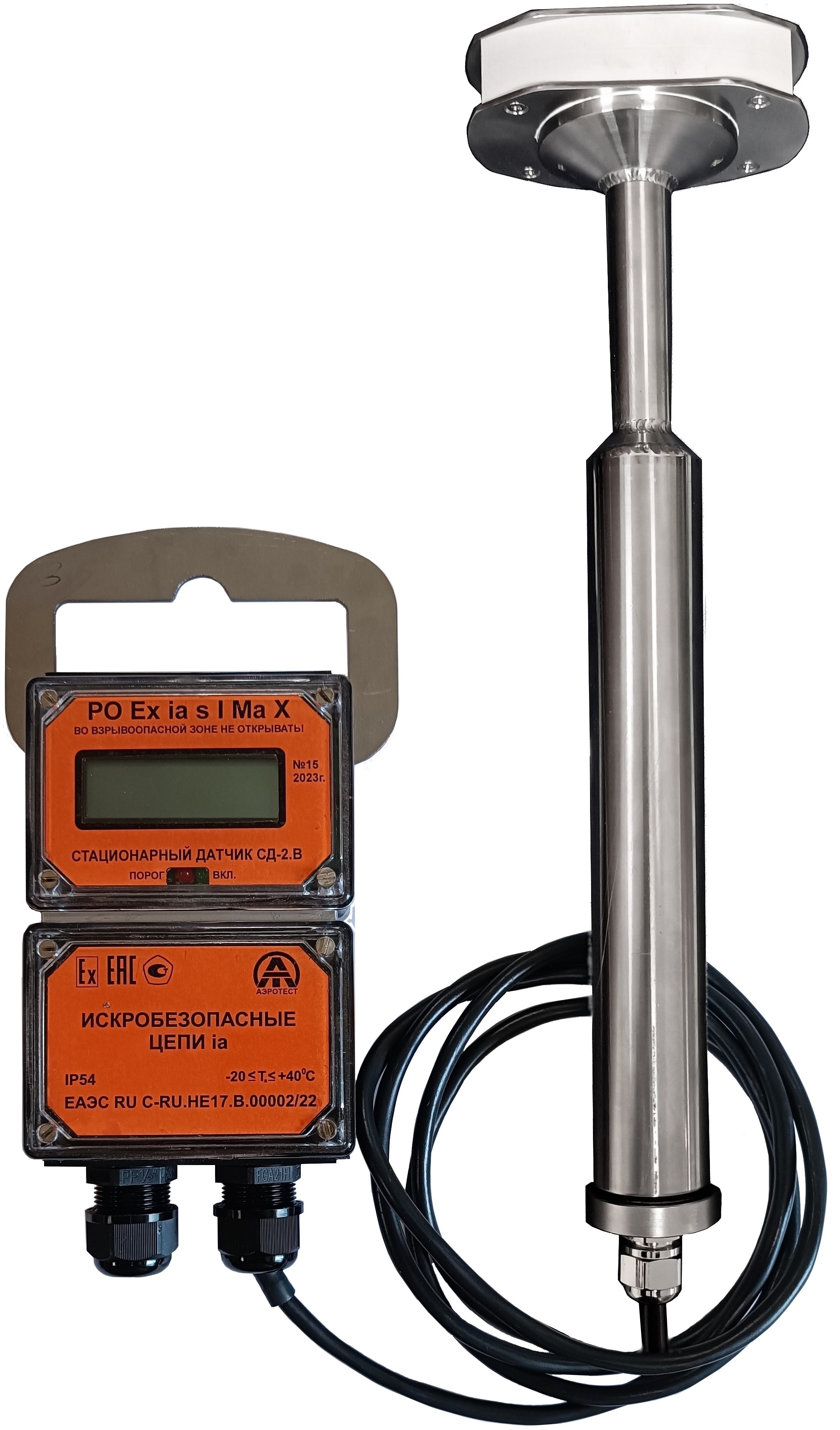

Стационарный датчик скорости воздуха СД-2.В

Стационарный датчик скорости воздуха СД-2.В предназначен для измерения скорости воздушного потока в горных выработках опасных по рудничному газу и пыли и для передачи информации об измеренном значение скорости в аналоговом и цифровом виде.

Датчик может использоваться в качестве самостоятельного измерительного прибора, а также подключаться к различным системам контроля шахтной атмосферы с использованием аналогового выхода или цифрового выхода RS485 (MODBUS RTU).

Конструкция чувствительного элемента датчика позволяет размещать его на расстояние до 30 м от измерительного блока.

Датчик оснащен «сухим» контактом на основе оптореле для управления внешними исполнительными устройствами.



Технические характеристики

Принцип действия

Ультразвуковой

Диапазон измерения скорости воздушного потока, м/с

0,1 … 35,0

Пределы допускаемой основной абсолютной погрешности измерения скорости воздушного потока V, м/с:

— в диапазоне 0,1…25,0

— в диапазоне 25,0…35,0





± (0,10 + 0,03×V)

± 0,10×V

Цифровой интерфейс

RS485 (Modbus RTU)

Аналоговый интерфейс (тип определяется при заказе датчика)

0,4 – 2,0 В или

4- 20 мА или

1-5 мА

Диапазон напряжения питания постоянного тока, В

6…16

Ток потребления (при номинальном напряжении
питания), мА, не более



15

Тип индикатора

жидкокристаллический

Материал корпуса

Ударопрочный пластик

Уровень и вид взрывозащиты

РО Ex ia s I Ма X

Степень защиты от внешних воздействий (по ГОСТ 14254)

IP54

Габаритные размеры без учета измерительного зонда, мм

270x145х60

Масса с учетом выносного измерительного зонда не более, г

2000
