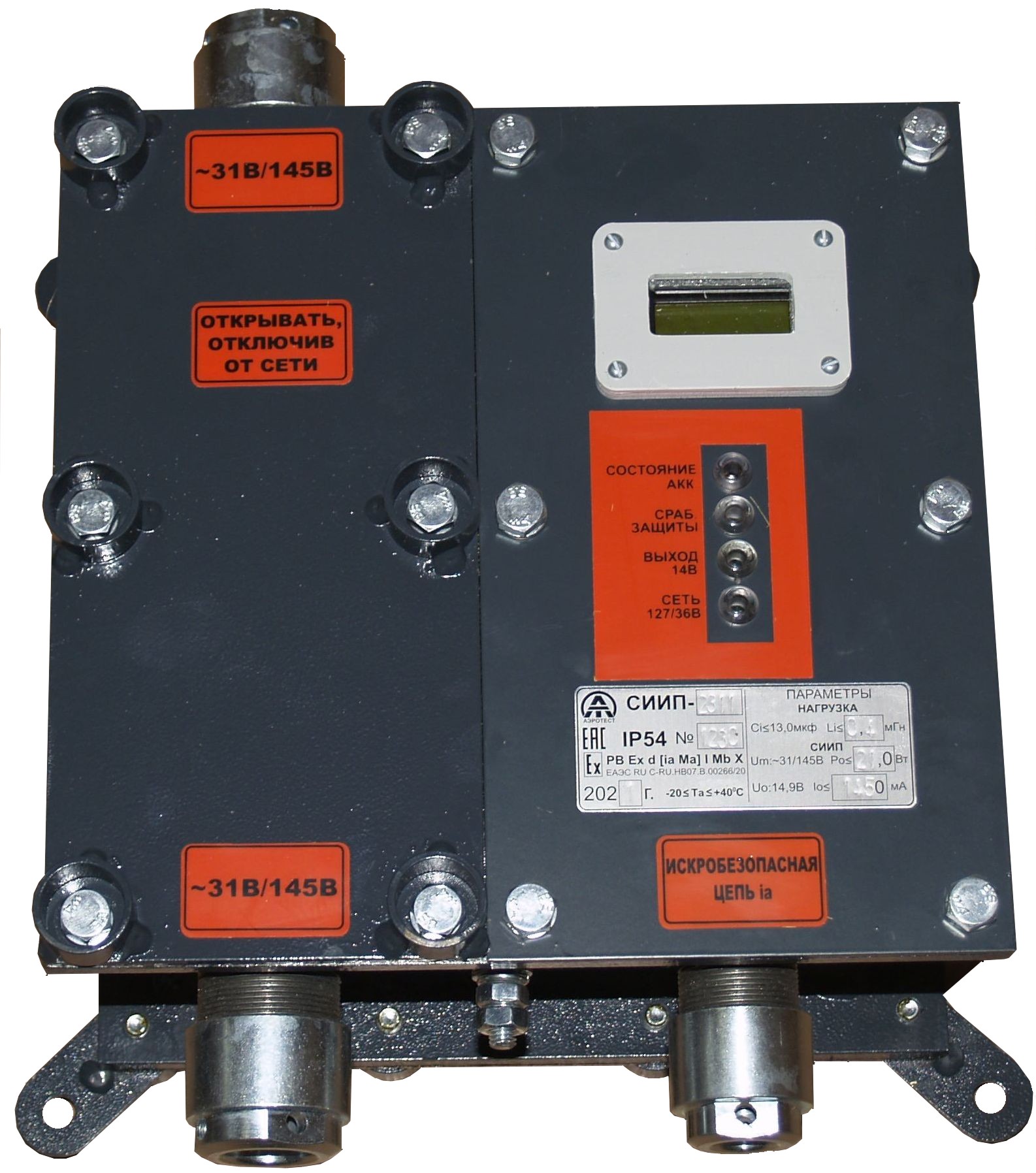

Сетевой искробезопасный источник питания СИИП-2

Сетевой искробезопасный источник питания СИИП-2 предназначен для питания шахтной и рудничной аппаратуры автоматизации и связи, а также для передачи информации на поверхность шахты о режиме работы и своем состоянии в шахтах и рудниках, опасных по пыли и газу.

Источник СИИП-2 имеет встроенную аккумуляторную батарею и обеспечивает автоматический переход на питание от аккумуляторной батареи при отключении питающего сетевого напряже­ния.

Источник СИИП-2 имеет интерфейс RS485 для передачи информации о своём состоянии по протоколу Modbus RTU.

В зависимости от встроенной аккумуляторной батареи, наличия или отсутствия блока АВР (автоматического ввода резерва) и диапазона входного напряжения источник СИИП-2 выпускается в модификациях

СИИП-2.Х2.Х3.Х4, где

Х2 - Цифровое поле, указывающее тип встроенной батареи:

Х3 - Цифра, указывающее наличие блока АВР (автоматического ввода резерва):

1 – блок АВР отсутствует;  2 – блок АВР установлен

Х4 - Цифра, указывающая диапазон входного напряжения



Технические характеристики

Наименование параметра

Значение

  1. Модификация

СИИП-2.1.

X3.X4

СИИП-2.2.

X3.X4

СИИП-2.3.

X3.X4

СИИП-2.4.

X3.X4

  1. Входное напряжение Um, B:        диапазон А(1)



~ (31…145)  / = (40…200)

                                                                  диапазон B(2)



~ (15…45)  / = (20…60)

                                                                 диапазон С(3)



~ (110…250)  / = (160…350)

  1. Выходное напряжение Uo, B, не более

14,2 ± 5 %

  1. Ток нагрузки Iн, мА, не более

1300

  1. Уровень ограничения тока нагрузки Io, мА, не более

1450

  1. Ёмкость аккумуляторной батареи, не менее, А*ч

18,0

18,0

22,0

24,0

  1. Тип аккумуляторной батареи (АБ)

литий-железо-фосфатная

литий-ионная



литий-ионная



литий-железо-фосфатная

  1. Количество аккумуляторов в батарее, шт.

12

24

24

16

  1. Максимальная выходная мощность Ро, Вт

21

  1. Коэффициент мощности, не менее

0,97

  1. Время непрерывной работы аккумуляторной батареи при полной нагрузке, ч, не менее

10

8

11

13

  1. Степень защиты от внешних воздействий

IP54

  1. Уровень и вид взрывозащиты

РВ Ех d [ia Ma] I Mb

  1. Габаритные размеры, мм, не более

298х337х174

  1. Масса, кг, не более

19
